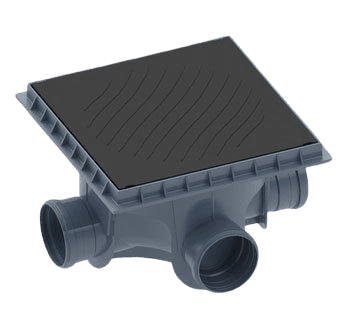

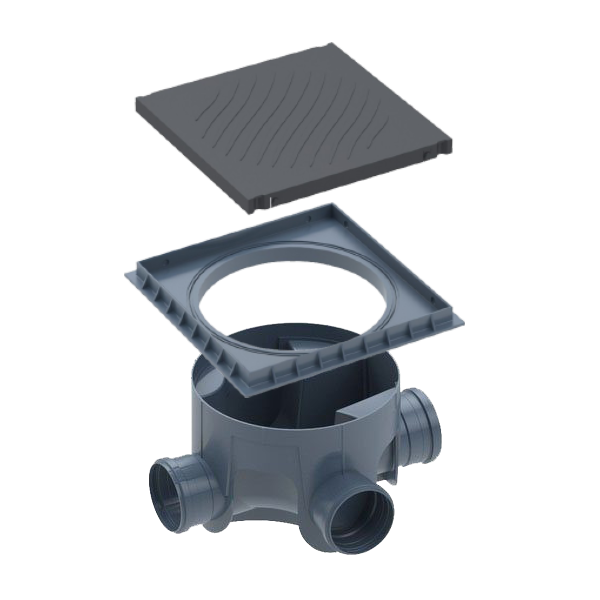

Caixa de Esgoto Inspeção/Interligação - Tigre

Cód: 90208523

CX ESGOTO MULT INSP/INTERLIG        TIGRE

R$ 206,90
no cartão em até 4x de R$ 51,73
R$ 206,90
no boleto bancário
X
Parcelamento
  • 1x de R$ 206,90 (R$ 206,90) sem juros.

  • 2x de R$ 103,45 (R$ 206,90) sem juros.

  • 3x de R$ 68,97 (R$ 206,91) sem juros.

  • 4x de R$ 51,73 (R$ 206,92) sem juros.

Em estoque

Frete e prazo:
Não sei o meu CEP

Características

Ambiente:
Banheiro

Descrição

Função/ Aplicação:

  • Caixa de Inspeção: destinada a permitir a inspeção, limpeza, desobstrução, junção, mudanças de declividade e mudanças de direção das tubulações externas. Recebem o esgoto proveniente da edificação.
  • Caixa de Interligação: sua diferença é a utilização da Grelha ao invés da tampa, é utilizada na linha esgoto proveniente das águas pluviais (chuva), tendo a mesma fução da caixa de inspeção.







Especificações

Características técnicas:

  • Matéria prima: PVC;
  • Cor: Cinza;
  • Diâmetros: 3 entradas DN 100 e 1 saída de 100mm (juntas de dupla atuação);
  • Temperatura máxima: 45°C;
  • Pressão Máxima: conduto lire / sem pressão;
  • Fundo em formato de canaleta com declividade;
  • Dimensões: 218mm x 300mm.

Atenção: a Caixa de Inspeção/Interligação é vendida em 2 versões: uma com tampa e porta-tampa e outra somente com o corpo (para utilizar a versão de Interligação, comprar somente o corpo mais a Grelha de PVC com porta-tampa).

Normas de Referência: NBR 8160 - Tubos e Conexões para esgoto predial.

Tampa Reforçada:

  • Formato quadrado para facilitar acabamento com o piso;
  • 100% hermética - com anel de borracha na parte inferior para vedaçãocom o porta - tampa;
  • Resistente a tráfego de veículos leves - suporta até 500kg de carga;

Tampas Fôrma:

  • Superfície rugosa para favorecer a aderência com o concreto ou argamassa de preenchimento;
  • Resistência a tráfego leve: - Tampa Fôrma Pesada, resiste ao tráfego de veículos leves, suporta até 500kg de carga.

 Prolongador Sem Entrada

  • Possui uma altura total de 17 cm de área útil podendo ser cortado a cada 1 cm, conforme pré-cortes existentes no produto.

Prolongador Com Entrada

  • Possui uma altura útil total de 17 cm e não pode ser cortado.

Benefícios:

  • Fácil instalação: basta unir as peças utilizando o Adesivo Plástico Tigre;
  • Durabilidade Total: não se degrada em contato com o esgoto e não sofre ataque químico;
  • Estanqueidade: não vaza e impede a infiltração de esgoto para o solo;
  • Pode ser utilizada em regiões com lençol freático elevado;
  • Profundidade ajustável: com a utilização de prolongadores que podem ser cortados a cada 1cm;
  • Permite ligações com desnível: através de Prolongadores com entrada;
  • Fácil acabamento com piso: formato quadrado das Tampas facilita o acabamento para qualquer tipo de piso (cimento, cerâmico, pavimentado);
  • Fácil Transporte: leve com embalagem prática.

Instruções:

Montagem/ Instalação caixa de Inspeção/ Interligação

  • Passo 1: Separe todas as peças e confira o conteúdo da embalagem;
  • Passo 2: Monte as partes da caixaaplicando Adesivo Plastico Tigre entre as partes;
  • Passo 3: Encaixe manualmente as peças, empurrando até encostar ao fundo da bolsa;
  • Passo 4: Encaixe a Tampa Reforçada (Caixa de Inspeção) ou Grelha de PVC (Caixa de Interligação) ao Porta-tampa da caixa antes de concretar ao redor:
  • Passo 5: Ligue os tubos na caixa: siga recomendações Tigre para execução de juntas em instalações de esgoto. Junta dupla atuação, soldável ou com junta elástica. Para as entradas que serão utilizadas, faça o recorte com serra copo;
  • Passo 6: Se necessário, para ajustar a profundidade, utilize prolongador;

 Importante:

1 - Base para assentamento

  • A caixa deve ser assentada sempre sobre uma camada de areia bem compactada, lançada no fundo da vala da rede de esgoto;

2 - Reaterro Lateral

  • O solo de reaterro em volta da caixa deve ser muito bem compactado para garantir um apoio firme para o porta-tampa;

3 - Acabamento do Piso

  • Faça-o em volta do porta-tampa com a tampa instalada para evitar deformação lateral do porta-tampa.

Montagem / Instalação Prolongador

  • Passo 1: Se necessário, corte o prolongador sem entrega no local indicado, usando um arco de serra. O prolongador pode ser cortado a cada centímetro;
  • Passo 2: Faça o encaixe manualmente do prolongador na caixa de inspeção/interligação com adesivo plástico Tigre, empurrando até encostar no fundo da bolsa;
  • Para Utilização do Prolongador com entrada basta seguir o passo 2;

Atenção:

A profundidade final das caixas deve ser limitada a no máximo 1 metro (de acordo com a norma NBR-8160)

Manutenção:

Preventiva: Para limpeza, não é recomendado ferramentas e acessórios com arestas cortantes. Evitar também, o uso de produtos químicos pois podem provocar reação com PVC. Use apenas água, sabão neutro, pano, balde e esponja;

Corretiva: Se instalado corretamente, o produto não deverá exigir manutenção corretiva. Caso seja necessária a retirada do produto, basta seguir o processo inverso ao da instalação.
